3D сканирование: технологии, применение и лучшие практики

3D сканирование — это процесс создания цифровой трехмерной модели реального объекта. Устройство анализирует форму предмета и собирает данные о его поверхности. Результатом становится облако точек, представляющее геометрию объекта.

Основные технологии 3D сканирования:

• Лазерное сканирование: использует лазерный луч для измерения расстояний
• Структурированный свет: проецирует световые паттерны на объект
• Фотограмметрия: создает 3D-модели из множества фотографий

После сбора данных специальное ПО преобразует облако точек в полигональную сетку. Эта сетка и является основой для создания 3D-модели объекта.

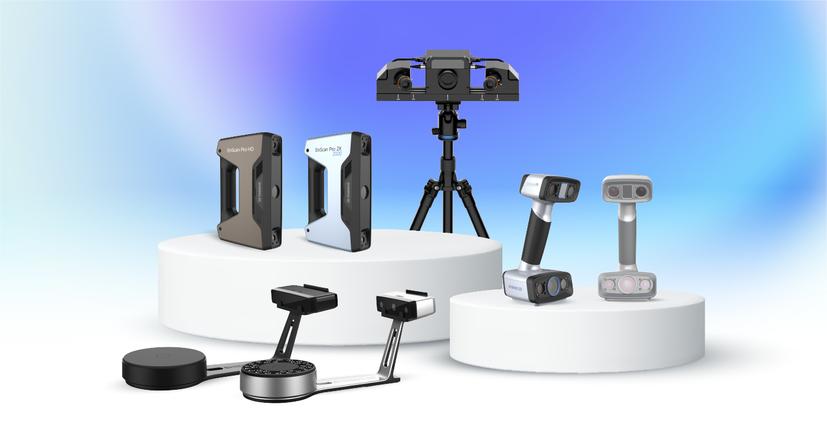

Типы 3D сканеров для моделирования

Существует несколько типов 3D сканеров, каждый со своими преимуществами:

• Контактные сканеры: физически касаются объекта для измерений
• Бесконтактные активные сканеры: используют излучение (лазер, свет)
• Бесконтактные пассивные сканеры: работают с отраженным окружающим светом

Выбор типа сканера зависит от размера объекта, требуемой точности и материала поверхности. Например, FARO Focus S350 подходит для крупных объектов, а Artec Space Spider — для мелких деталей.

Преимущества использования 3D сканеров в моделировании

3D сканирование предоставляет ряд преимуществ в сфере моделирования:

• Высокая точность: захват мельчайших деталей объекта
• Скорость: быстрое получение 3D-данных сложных форм

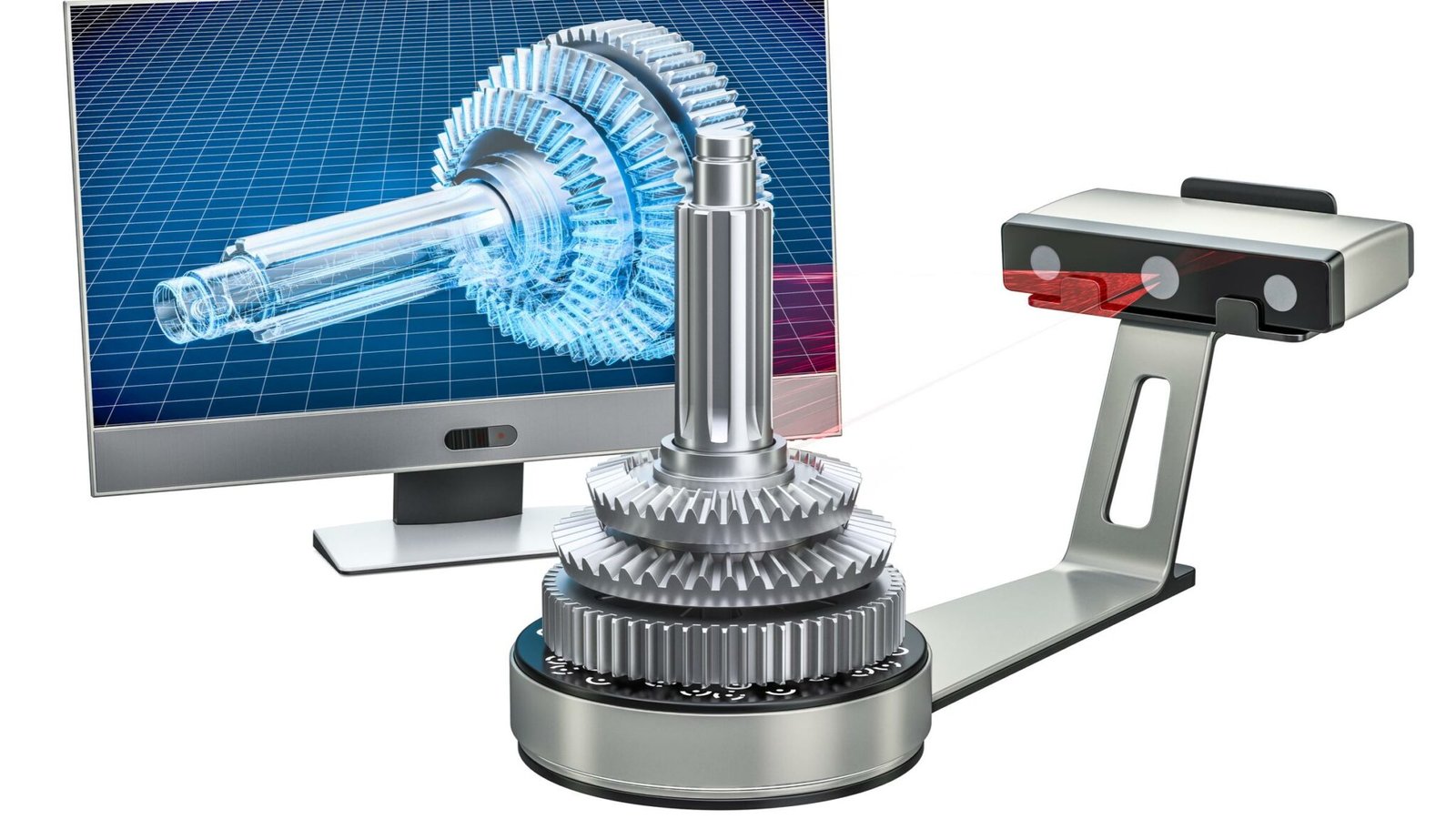

• Обратное проектирование: воссоздание CAD-моделей существующих объектов
• Сохранение культурного наследия: оцифровка исторических артефактов
• Контроль качества: сравнение изделий с эталонными моделями

Эти преимущества делают 3D сканирование незаменимым инструментом в промышленном дизайне, архитектуре и других областях, где требуется точное воспроизведение реальных объектов в цифровом виде.

Основные этапы 3D сканирования для создания моделей

Процесс 3D сканирования для создания моделей включает несколько ключевых этапов:

• Подготовка объекта: очистка, матирование блестящих поверхностей
• Настройка сканера: калибровка, выбор разрешения
• Сканирование: получение облака точек с разных ракурсов
• Обработка данных: удаление шумов, выравнивание сканов
• Построение полигональной сетки: создание 3D-модели
• Текстурирование: добавление цвета и материалов

После завершения этих этапов модель готова к использованию в различных приложениях, включая 3D-печать.

Области применения 3D сканирования в моделировании

3D сканирование широко применяется в различных сферах:

• Промышленный дизайн: создание прототипов, обратное проектирование
• Архитектура: документирование зданий, создание BIM-моделей
• Медицина: изготовление ортезов, планирование операций
• Археология: сохранение и изучение артефактов
• Кино и анимация: создание 3D-моделей персонажей и объектов
• Мода: виртуальные примерочные, индивидуальный пошив

Каждая область использует специфические методы сканирования и обработки данных, соответствующие её требованиям.

Программное обеспечение для обработки 3D-сканов

Для работы с данными 3D-сканирования используется специализированное ПО:

• Geomagic Design X: мощный инструмент для обратного проектирования
• Artec Studio: комплексное решение для обработки сканов
• Meshlab: открытое ПО для работы с полигональными сетками
• Autodesk ReCap: облачная платформа для обработки сканов
• CloudCompare: анализ и сравнение облаков точек

Выбор программы зависит от типа сканера, сложности проекта и требуемого результата. Многие производители сканеров предлагают собственное ПО, оптимизированное под их устройства.

Типичные проблемы при 3D сканировании и их решения

При 3D сканировании могут возникнуть следующие проблемы:

• Шумы в данных: решение — фильтрация и сглаживание в ПО
• Пропуски в сканах: решение — многократное сканирование с разных углов
• Проблемы с отражающими поверхностями: решение — матирующий спрей

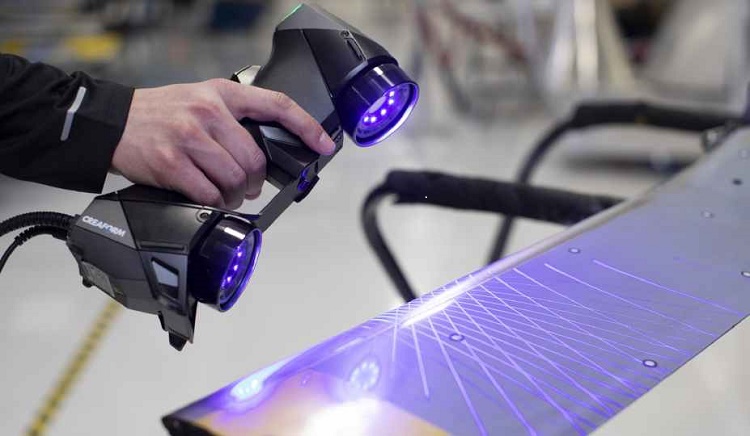

• Сложность регистрации сканов: решение — использование маркеров
• Большой объем данных: решение — оптимизация полигональной сетки

Правильная подготовка объекта и выбор подходящего оборудования помогают минимизировать эти проблемы.

Сравнение 3D сканирования с традиционными методами моделирования

Сравнение 3D сканирования и традиционного CAD-моделирования:

3D сканирование превосходит традиционные методы в скорости и точности, особенно при работе со сложными органическими формами.

Заключение: будущее 3D сканирования в моделировании

Будущее 3D сканирования в моделировании выглядит многообещающим:

• Интеграция с AI для автоматической обработки сканов
• Развитие мобильных сканеров на базе смартфонов
• Повышение скорости и точности сканирования
• Расширение применения в VR и AR технологиях
• Совершенствование методов сканирования прозрачных и отражающих объектов

Эти тенденции сделают 3D сканирование еще более доступным и эффективным инструментом для создания цифровых моделей реальных объектов.
